Tugas 2. RANGKUMAN SISTEM BILANGAN

    PENGERTIAN BILANGAN BINER:

Sistem Biner dan Kode – kode digital merupakan dasar untuk komputer dan elektronika digital secara umum.Sistem bilangan biner seperti desimal, hexadesimal dan oktal juga dibahas pada bagian ini.Operasi aritmatika dengan bilangan biner akan dibahas untuk memberikan dasar pengertian bagaimana komputer dan jenis – jenis perangkat digital lain bekerja.

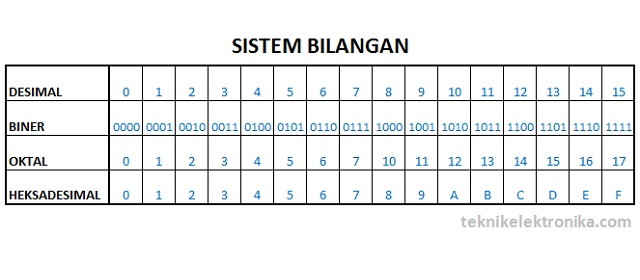

Sistem Bilangan:

• Desimal
• Biner
• Oktal
• Hexadesimal

Bilangan Desimal:

Dalam setiap bilangan desimal terdiri dari 10 digit, 0 sampai dengan 9.

Bilangan Biner:

Sistem Bilangan biner merupakan cara lain untuk melambangkan kuantitas, dimana 1 (HIGH) dan 0 (LOW).Sistem bilangan biner mempunyai nilai basis 2 dengan nilai setiap posisi dibagi dengan faktor 2



 3 Metode Konversi Desimal ke Biner:

• Metode Sum-of-Weight.
•
  Pengulangan pembagian dengan Metode bilangan 2.

Metode sistematis untuk mengubah bilangan bulat dari desimal ke biner adalah proses pembagian demi-2 yang berulang.

• Konversi fraksi desimal ke biner.

4 hukum dasar bilangan biner.

• penjumlahan bilangan biner.

0 + 0 = 0

0 + 1 = 1

1 + 0 = 1

1+ 1 = 10

• pengurangan bilangan biner.

0 – 0 = 0

1 – 1 = 0

1 – 0 = 1

10 – 1 = 1

• perkalian bilangan biner.

0 X 0 = 0

0 X 1 = 0

1 X 0 = 0

1 X 1 = 1

• pembagian bilangan biner.

Pembagian dalam biner mengikuti prosedur yang sama seperti pembagian dalam

desimal.

Menemukan Pelengkap 1:

Komplemen 1 dari bilangan biner ditemukan oleh

mengubah semua 1 menjadi 0 dan semua 0 menjadi 1.

Menemukan Pelengkap 2:

Komplemen 2 dari bilangan biner ditemukan oleh menambahkan 1 ke LSB pelengkap 1

Metode Alternatif untuk menemukan 2 Melengkapi:

⚫ Mulailah di sebelah kanan dengan LSB dan tulis bit saat mereka terserah dan termasuk 1 yang              pertama.

⚫ Ambil komplemen 1 dari sisanya bit

Signed Numbers:

Sistem digital, seperti komputer, harus mampu

menangani bilangan positif dan negatif. Biner bertanda

bilangan terdiri dari informasi tanda dan besaran. Itu

tanda menunjukkan apakah suatu angka positif atau negatif dan

besarnya adalah nilai dari bilangan tersebut. Ada tiga bentuk

di mana bilangan bulat (keseluruhan) yang ditandatangani dapat diwakili

dalam biner:

1. Sign-Magnitude

2. Pelengkap 1

3. Pelengkap 2

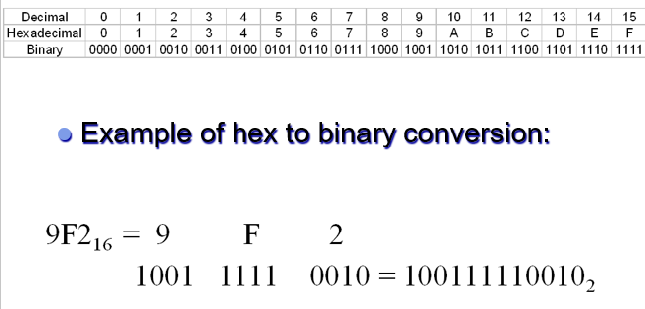

Hexadecimal Numbers:

Sebagian besar sistem digital menangani kelompok bit masuk
bahkan kekuatan 2 seperti 8, 16, 32, dan 64 bit.
⚫Heksadesimal menggunakan kelompok 4 bit.
⚫ Basis 16
⚫ 16 kemungkinan simbol
⚫ 0-9 dan A-F
⚫ Memungkinkan penanganan biner panjang yang nyaman string.

⚫ Konversi dari heksadesimal ke desimal mengalikan setiap digit hex dengan nya berat posisi.

• Heksadesimal berguna untuk merepresentasikan string bit yang panjang.
• Memahami proses konversi dan mengingat pola 4 bit untuk setiap digit heksadesimal akan terbukti bermanfaat nantinya.

sumber berita : https://onlinelearning.uhamka.ac.id



Tugas 1.RANGKUMAN KONSEP DIGITAL

Apa itu digital?

        konsep Digital :

       Kata digital diturunkan dari cara komputer membentuk proses perhitungan,dengan komputer membentuk proses perhitungan,dengan cara menghitung digit bilangan.aplikasi teknologi digital yang dapat sering kita jumpai di kehidupan sehari-hari dan beberapa spesialis yaitu televisi,sistem komunikasi,radar,navigasi dan sistem pemanduan,sistem militer,instrumen kedokteran,pengaturan proses industri dan lain-lain.

        Kuantitas Digital dan Analog:

० Kuantitas analog mempunyai nilai-nilai yang kontinu.

    Analog:Sebuah Kuantitas yang di lambangkan sebagai tegangan,arus atau pergerakan meter yang sebanding dengan nilai kuantitas.

० Kuantitas Digital mempunyai seperangkat nilai-nilai diskrit.

    Digital:Kuantitas yang dilambangkan dengan dengan ketidak-sebandingan kuantitas tetapi dengan simbol-simbol yang dinamakan digital.

KUANTITAS ANALOG DAN DIGITAL

Kuantitas Analog mempunyai nilai kontinu.

Kualitas Digital mempunyai seperangkat nilai diskrit.

KEUNTUNGAN TERHADAP SISTEM DIGITAL TERHADAP SISTEM ANALOG

·         Lebih handal dari pada sistem analog karena mempunyai kekebalan yang lebih baik terhadap noise dan keakuratan sistem.

·         Mudah dalam perancangan:  Tidak membutuhkan keahlian matematika khusus untuk menggambarkan perlakuan rangkaian digital (logika) sederhana.

·         Dapat diprogram kedalam komponen.

·         Kecepatan: sebuah elemen logika digital dapat menghasilkan sebuah keluaran lebih kecil dari pada 10 nanosecond (10-8 seconds).

·         Ekonomis: Karena penggabungan jutaan elemen logika digitak dalam sebuah chip tunggal menghasilkan IC berbiaya rendah.

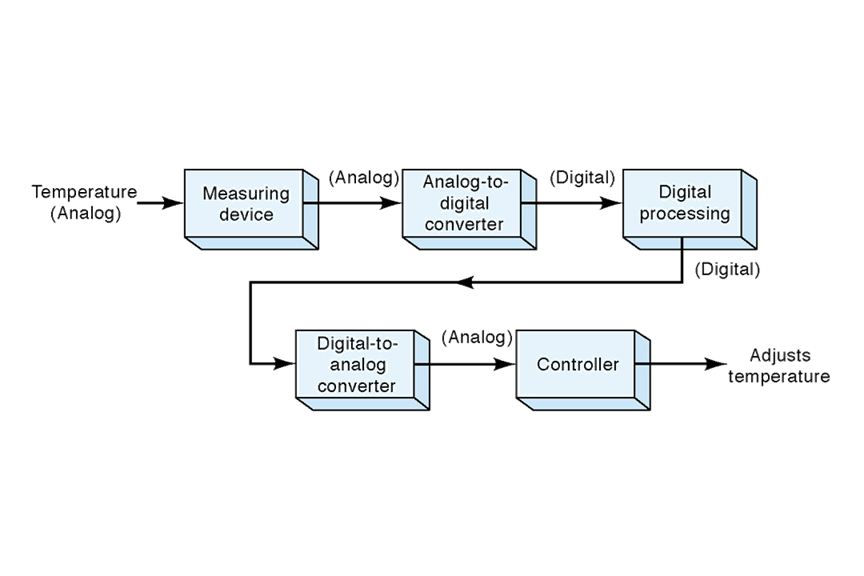

SEBUAH METODE SISTEM DIGITAL DAN ANALOG:

Sebuah sistem untuk orang banyak, penggunaan amplifier suara akan dapat didengar oleh pendengar yang banyak serta berjauhan.

SEBUAH METODE SISTEM DIGITAL DAN ANALOG.

Compact Disk (CD) player merupakan sebuah contoh sistem yang menggunakan kedua sistem (digital dan analog).

SEBUAH SISTEM YANG MENGGUNAKAN METODE DIGITAL DAN ANALOG

DIGIT BINER:

·         Sistem bilangan konvensional menggunakan 10 digit: 0,1,2,3,4,5,6,7,8, dan 9.

·         Sistem bilangan biner menggunakan hanya 2 digit: 0 dan 1.

·         Kedua digit biner dibentuk 0 dan 1

·         Kedua digit biner juga disebut LOW dan HIGH, dimana LOW = 0 dan HIGH = 1



LEVEL LOGIKA

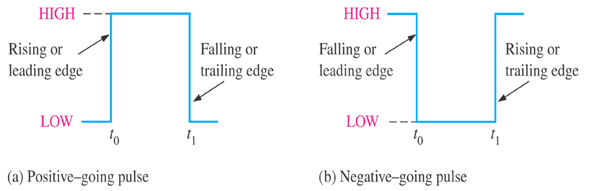

BENTUK GELOMBANG DIGITAL (PULSA IDEAL)&(PULSA NONIDEAL)

PULSA NONIDEAL



KARAKTERISTIK BENTUK GELOMBANG



Berikut adalah rumus untuk mengerjakan contoh soal periode,frequency,Duty cycle

Berikut merupakan contoh dari sensor:

-                       -   Gas sensor

-                       -  Sensor ultrasonic

-                       -Encoder

-                     -Sensor Infa-Merah Pasif

-                     - Sensor temperature

-                     - Sensor kelembaban (Humidity)

OPERASI LOGIKA DASAR:

OPERASI NOT:

Level  logika keluaran selalu berlawanan dengan level  logika masukan .

Ketika input adalah LOW, maka Output adalah High.

Ketika input adalah HIGH, maka Output adalah LOW.

OPERASI AND:

Ketika setiap input adalah LOW, maka output    adalah LOW

Ketika kedua input adalah HIGH, maka kedua output adalah HIGH

OPERASI OR:

Ketika setiap input adalah HIGH, maka   output adalah HIGH.

Ketika kedua input adalah LOW, maka    kedua output adalah LOW.

FUNGSI RANGKAIAN TERPADU –TETAP

Bentuk – bentuk paket IC:

l  Dual in-line package (DIP)

l  Small-outline IC (SOIC)

l  Flat pack (FP)

l  Plastic-leaded chip carrier (PLCC)

l  Leadless-ceramic chip carrier (LCCC)

sumber berita:http:onlinelearning.uhamka.ac.id
